字庫芯片：GT22L16U1Y40
芯片特點：
GT22L16U1Y40是一款含16點陣字庫芯片，支持GBK國標簡體漢字（含有國家信標委合法授權）排列格式為豎置橫排。用戶通過字符內碼，利用用戶手冊提供的方法計算出該字符點陣在芯片中的地址，可從該地址連續讀出字符點陣信息。
GT22L16U1Y40 除含有上述字庫已外，還提供128 個扇區，每個扇區4K 字節或16 頁，每頁256 個字節，可自由寫入空間地址范圍為：180000-1FFFFF。僅支持上位機燒錄，可重復擦寫10萬次已上。
芯片規格：
- 數據總線：SPI串行總線接口
- 點陣排列方式：豎置橫排
- 時鐘頻率：50MHz(max.)@3.3V
- 工作電壓：2.7V~3.6V
- 工作電流：5-15mA
- 待機電流：1-5uA
- 封裝：SOP8-B
- 工作溫度：-40℃~85℃
下載：GT22L16U1Y40
|

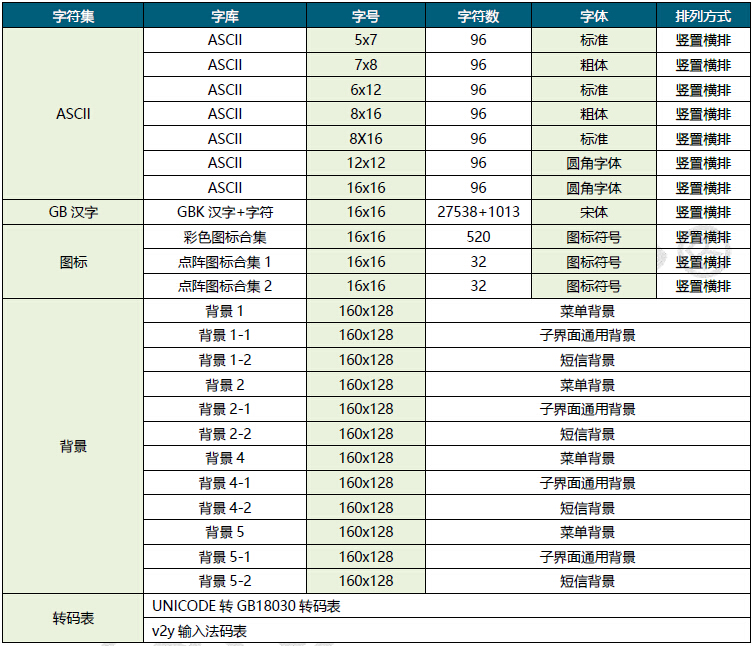

字庫內容 : |
 |
