字庫芯片：GT24L16A1Y80
芯片特點：
GT24L16A1Y80-U/D是一款16x16點陣字庫芯片，支持GBK國標簡體漢字、BIG5繁體、JIS0208日文字符集、KSC5601韓文字符集及其它多國字符集并均兼容Unicode。排列格式為豎置橫排。用戶通過字符內碼，利用用戶手冊提供的方法計算出該字符點陣在芯片中的地址，可從該地址連續讀出字符點陣信息。
GT24L16A1Y80-U/D除含有上述字庫以外，芯片提供1024K可擦寫空間，包含256個扇區。每個扇區4K字節或16頁，每頁256字節。自由寫入空間地址范圍為：0x00000-0x100000。僅支持上位機燒錄，可重復擦寫10萬次。
芯片規格：
- 數據總線：SPI串行總線接口
- 點陣排列方式：豎置橫排
- 時鐘頻率：50MHz(max.) @3.3V
- 工作電壓：2.7V~3.6V
- 工作電流：5-15mA
- 待機電流：1-5uA
- 封裝：USON-8/DFN-8
- 工作溫度：-40℃~85℃
下載：GT24L16A1Y80
|

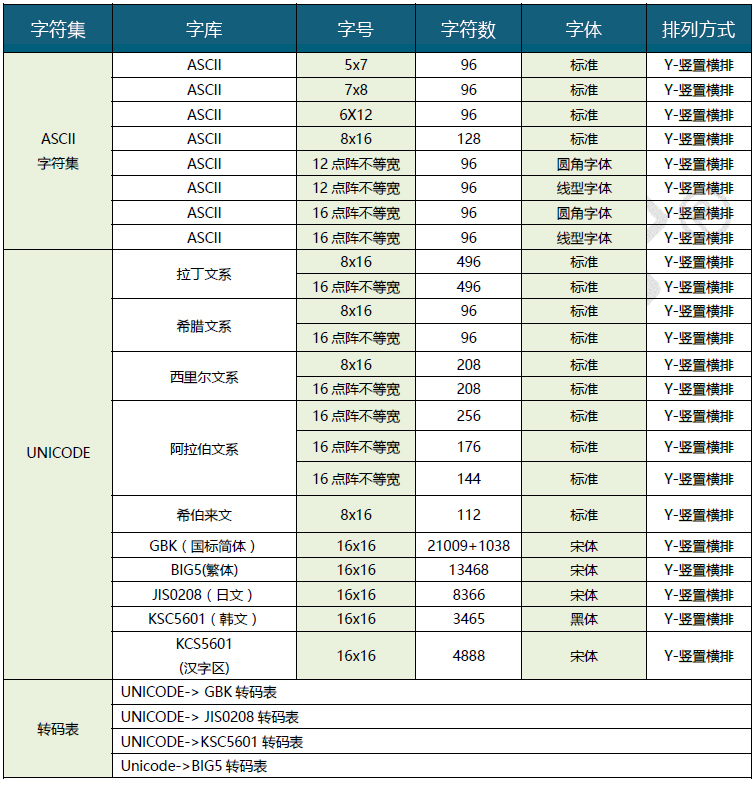

字庫內容 : |
 |
