| 本方案主控采用STM32L051，顯示屏0.91寸128*32OLED，LCD驅動芯片是SSD1306，字庫顯示采用高通GT24L24A2Y字庫芯片，字庫芯片主要用于實現OLED界面上基本文字以及特殊字體的顯示。詳細規格書代碼等資料可查看附件。 |

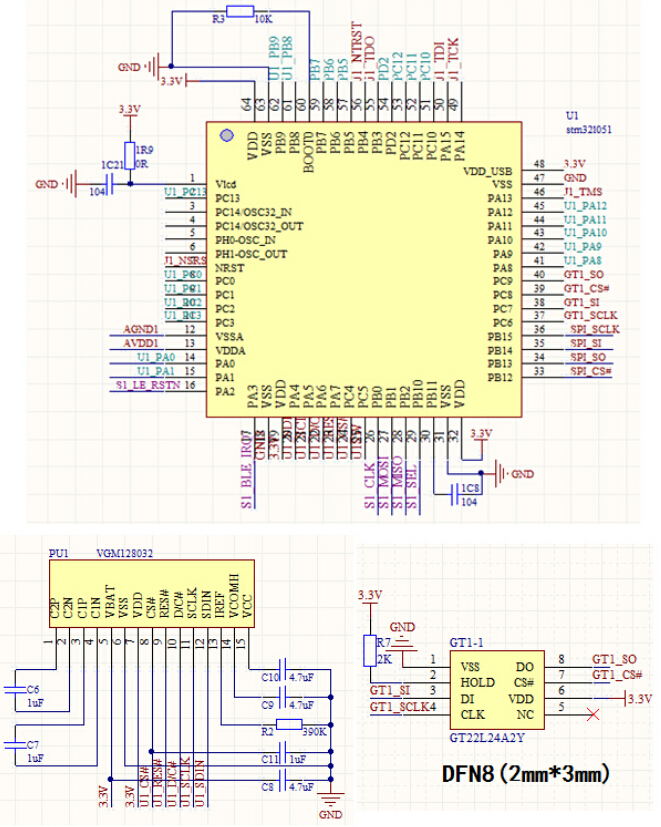

| 以下分別是STM32L051，SSD1306和GT24L24A2Y在原理圖中的模塊電路。 |
 |

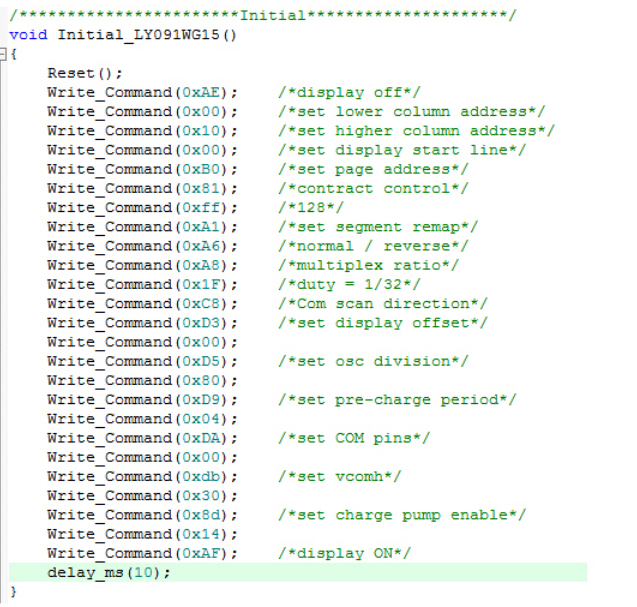

| 電路原理圖的繪制需要注意的是對于陌生元件或是IC的使用，工程師或是愛好者可根據元器件規格書的闡述繪制相應的原理圖，大部分元件規格書皆有參考電路，根據參考電路結合其他模塊電路的兼容性、抗干擾能力繪制完整電路。本方案中所繪制的原理圖主控電路是使用了stm32l051芯片的系統電路，其主要注意的是紋波及尖峰波對芯片運行的干擾，注意加濾波電容；顯示屏部分則為SPI總線模式的驅動電路，電路中使用內部升壓；最后的字庫芯片驅動電路最為簡單，字庫芯片是有由SPI總線模式通信，相應的使用電路可以根據規格的參考電路直接使用即可。電源電路既是普通的穩壓濾波電路，在此則不詳細說明。完成了電路部分，知道了總線模式，再結合數據手冊才可以對該設備編寫程序代碼。首先是OLED液晶屏的驅動，要液晶屏顯示你想要的數據，主要是LCD初始化成功，下面是LCD初始化程序，根據指令列表編寫的程序代碼： |
 |
|

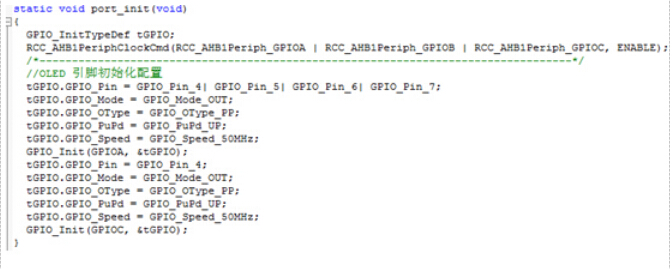

初始化顯示屏之前必須對引腳的模式進行相對應的配置，配置GPIO模式和端口時鐘使能，程序如下圖所示： |
 |
|

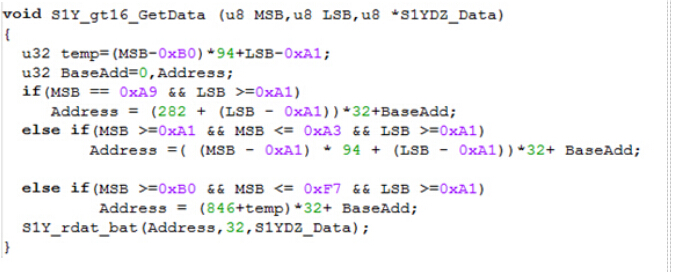

顯示驅動成功后則接著是對字庫芯片的文字?jǐn)?shù)據獲取進行編程調試，以下是獲取GB18030文字?jǐn)?shù)據的函數代碼，其中獲取的點陣數據大小為16*16點陣。 |
 |
|
實際效果圖 |

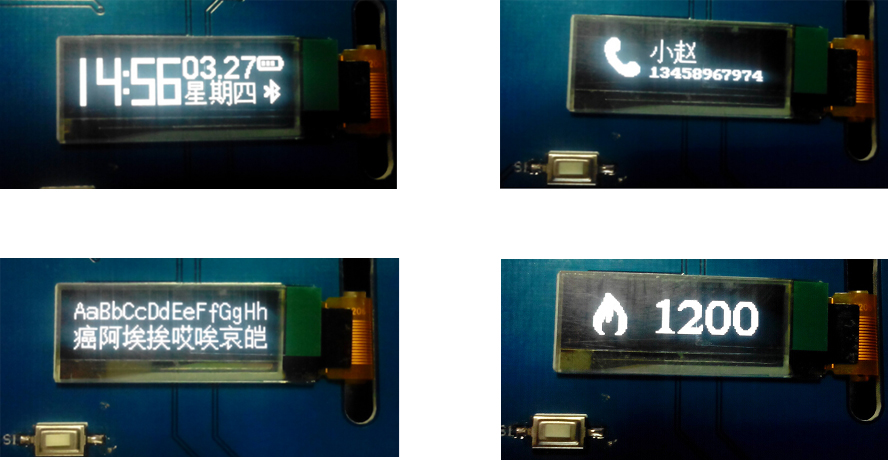

| 以下界面演示以當前較火的智能手環為例。顯示屏上的字模源于GT24L24A2Y，可以顯示16點陣和24點陣中文。另外這款芯片封裝為DFN8 2X3，適用于小型設備應用。 |
 |
|

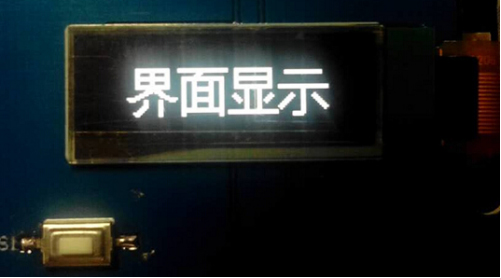

字庫芯片中另有64KB可擦寫空間，用于圖標和數據存放。 下圖為24點陣的黑體文字“界面顯示”。 |
 |
