字庫芯片：GT31L24M1W16
芯片特點：
GT31L24M1W16是一款內含24x24點陣的漢字庫芯片，支持GB18030國標漢字（含有國家信標委合法授權）及ASCII字符。排列格式為橫置橫排。用戶通過字符內碼，利用本手冊提供的方法計算出該字符點陣在芯片中的地址，可從該地址連續讀出字符點陣信息。
GT31L24M1W16除含有上述字庫以外，還提供客戶1M字節的可自由讀寫空間，包括256個扇區，每個扇區4K字節或16頁，每頁256字節，可自由讀寫空間地址范圍為：0x000000~0x1FFFFF, 該自由讀寫空間在各廠商燒錄器中的型號為GT32G16，在燒錄器的上位機軟件中選擇該型號即可燒錄，可重復擦寫10萬次以上。
芯片規格：
- 數據總線：SPI串行總線接口
- 點陣排列方式：橫置橫排
- 時鐘頻率：120MHz(max.)@3.3V
- 工作電壓：2.7V~3.6V
- 工作電流：12mA
- 待機電流：5uA
- 封裝：SOP8
- 工作溫度：-40℃~85℃
下載：GT31L24M1W16
|

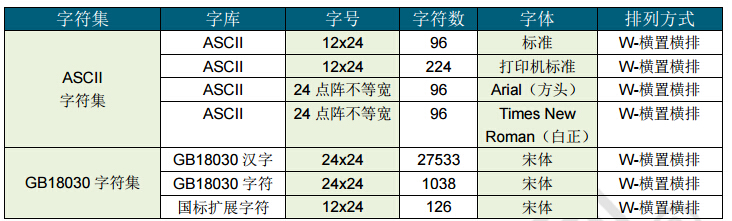

字庫內容 : |
 |
|

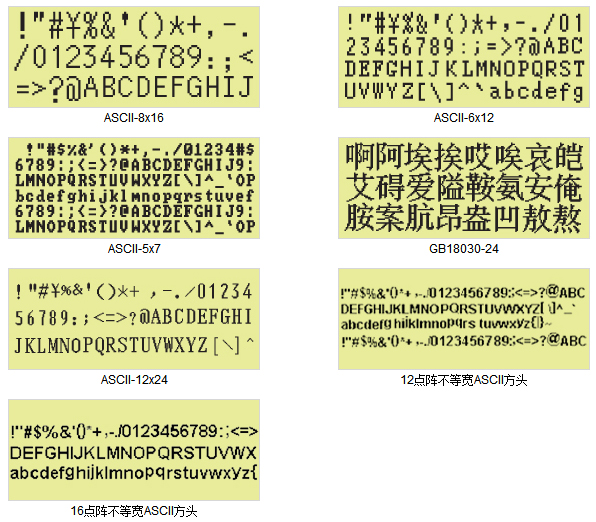

字庫樣章 : |
 |
